1          攔蓄自沖洗系統

1.1    排水管網的問題

城市排水管網現存的主要問題是管道箱涵淤積，主要原因：

ü 旱季時，管道中的流量較小，大量固體污染物在管道中沉積

ü 管道坡度偏小

ü 倒虹管處

ü 90度拐角

針對這些管道淤積的問題，要么采用人工清理的方式，要么采用整體解決方案，但是這些整體方案非常昂貴，并且很少在技術方面獨立地起作用，而且無法制造出價格低廉的部件。相對于“要么全部完成，要么什么也不做”的這樣一個狀況，人們一般采用廢棄在擴建管網這種非常昂貴的方案。

1.2    解決方案

管道攔蓄自沖洗系統（簡稱攔蓄盾）既是產品，也是系統，它用來對較大的管道、整個管網進行整體優化，也用來對單個管段進行優化。

使用管道攔蓄自沖洗系統，可以在不影響功能的情況下，獲得成本低廉的部分解決方案。管道攔蓄自沖洗系統可以完成各種不同的功能，并能毫無問題地適應針對單個管道或整個管網的優化要求，并能進行相應的修改。該裝置主要對壅水和蓄水的可控，對排流進行時間有限的滯留，然后利用所蓄的水來對管道進行沖洗。通過一個可調節的底部排放開孔，還可以在蓄水時把污染物連續輸送到凈化設備中。管道攔蓄自沖洗系統是一個低碳、生態、環保的產品。

1.1    攔蓄自沖洗系統介紹

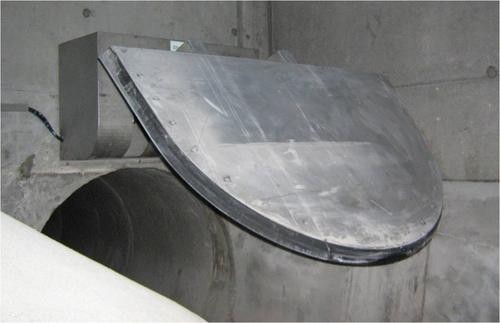

管道攔蓄自沖洗系統是革命性的技術，可以連續的、自動的、低碳的對排水管道進行自沖洗。是經濟、有效的管道自沖洗方式：不依賴暴雨雨水的自沖洗裝置。

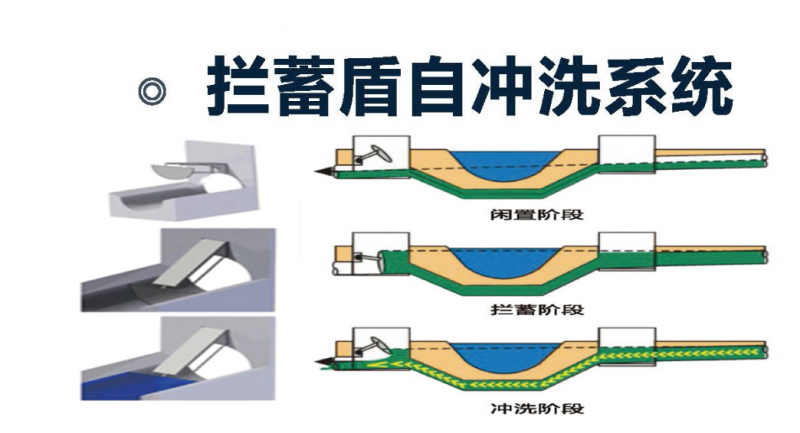

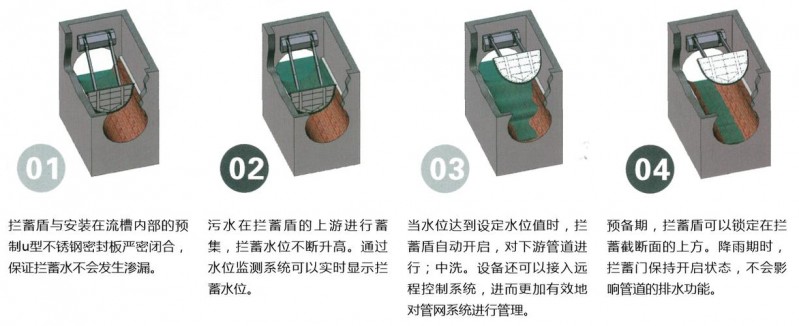

攔蓄沖洗盾的工作狀態分為四個步驟：

1)

利用攔蓄盾對管道水流進行攔蓄，攔蓄管道水流工程中、不銹鋼材料制成的鉛封與攔蓄門保持嚴密閉合，防止攔蓄水的滲漏。依據原有排水管道參數確定攔蓄門的規格及井室尺寸，超聲波液位儀安裝于攔蓄截?cái)嗝娴纳喜浚糜跈z測攔蓄水水位和出水水位。

1)

管道水在攔蓄門的上游進行蓄集，可以預先設定攔蓄水位。完善的水位監測和調控技術，使得對排水管網的管理更加靈活便捷，中控系統可以顯示任意時段設備在管網的運行狀況。亦可根據實際情況和水務管理人員的規劃預先對設備的運行程序進行設定。現場收集的數據都可以通過遠程控制系統進行分析，進而更加有效的對管網系統進行管理。

2)      管道沖洗

可根據現場實際情況控制攔蓄門開啟頻率和沖洗管道的蓄集水量。當管道水蓄集到預設水位，攔蓄門瞬時開啟，攔蓄水中的懸浮物和固體雜質隨水流從攔蓄門下排出。攔蓄水將以席卷流的方式對攔蓄門下游管道進行有效、可靠的沖洗。為了滿足管道水流恒定排放的要求，可以利用PLC控制器的水位監測和調控功能，準確計算出攔蓄門的開啟度，并將攔蓄門鎖定在任意位置，亦可設定至高出水水位，或?qū)r蓄門逐級開啟至預設位置，方便對管網進行管理。

3)      閑置

 閑置期間，攔蓄門可以鎖定在攔蓄截?cái)嗝娴纳戏?，不占用管道任何排水空間。雨季時，攔蓄門保持開啟狀態，不會影響管道的排水功能。斷電時，亦可保持開啟狀態。
